Élettartam-vizsgálat
A PUCEST rendszer ütközési elemei
Alkalmazás: ütköző lengőkar a dobszeparátorban lévő csúszda bemeneténél
1. általános:
A stájer érchegy Közép-Európa legnagyobb külszíni ércbányája és a világ legnagyobb szideritlelőhelye. Az értékes ásvány egy karbonátos vasérc. A lelőhely kőzeteit nagyjából a következőképpen lehet leírni: porfirid, mint geológiai alap, érctartalmú képződmény, mészkő és pala.
2. Alkalmazás:

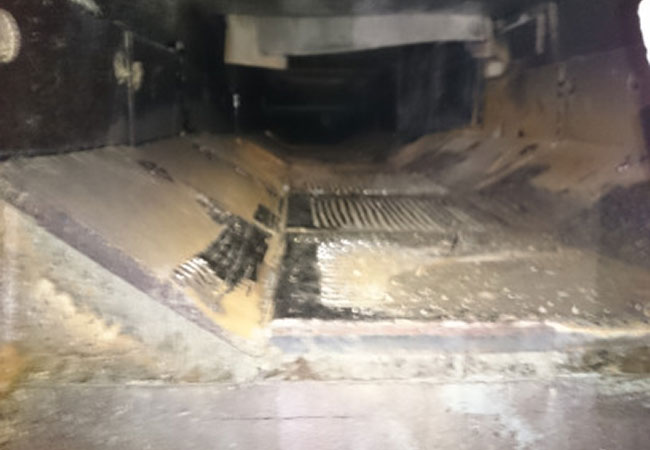

A feldolgozási folyamat során a zúzott anyag egy központi csúszdán keresztül egy dobszeparátorba kerül. A beömlőcsatorna dőlésszöge ≥ 30°. Az anyag szélső szemcsés, szemcsemérete 30-130 mm. Az áramlási sebesség kb. 3 m/s. A mennyiség kb. 250 t/h.
A gyártási ciklus napi 24 órában, 10 napon keresztül zajlik, és ezt követően 2 napra leállítják az ellenőrzést.
3. a probléma meghatározása:
A szeparátor dobjának kopás elleni védelme érdekében a csúszda bejáratánál anyagfékkel látták el. Az anyagféket először láncfüggönyként tervezték, majd tömör mangán keményacélból készült ütközőrudakat alkalmaztak. Mindkét változat rendkívül nagy kopást és csak 2-3 hetes élettartamot mutatott.
3.1 Kopási igénybevétel:
Az anyagféken ütés okozta kopás következik be. Az anyagfék anyagának el kell nyelnie az ütközési energiát ütközéskor, valamint a kopást, amikor az anyag lecsúszik.
3.2 Megközelítések:
Az igénybevétel miatt a kemény, fémből vagy kerámiából készült anyagok nem vagy csak korlátozottan alkalmasak. A kemény, kemény mangánacélok (láncfüggöny, tömör gerendák) használata csak nem kielégítő élettartamot biztosított. A VA- Erzberg GmbH jó tapasztalatai a PUCEST® anyaggal az ütés okozta kopás terén szintén megoldást jelentenek.

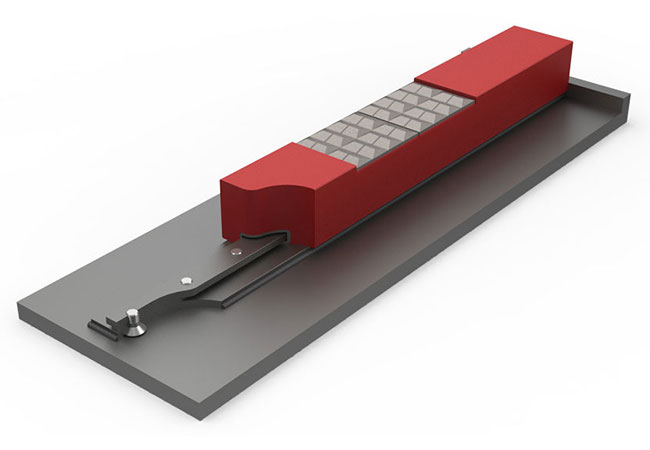

Ebből a célból Ing. Wedorn a PUCEST® System ütközőgerendák használatát javasolta, PUCEST® és PUCEST® + karbidból készült moduláris blokkokkal és PUCEST® + karbid kompozit blokkokkal. Az erős ütés okozta kopást egyrészt a PUCEST® 65° Shore anyag csillapító tulajdonságai, másrészt a nagy kopásállóságú karbid nyeli el.
A blokkok sínre vannak szerelve, és így gyorsan cserélhetők vagy rugalmasan elrendezhetők.
4. élettartam:
A PUCEST® rendszer ütközési gerendáit az egyes blokkokkal együtt az ügyfél saját műhelyében szerelték fel az ütköző rudakra. A 2016. 01. héten a feldolgozóüzem a fent leírt termelési ciklussal indult. A leállítások során nem észleltek rendellenességet.
A 2016.05.20-án Wedorn úrral együtt végzett ellenőrzés során a következőket lehetett megállapítani:

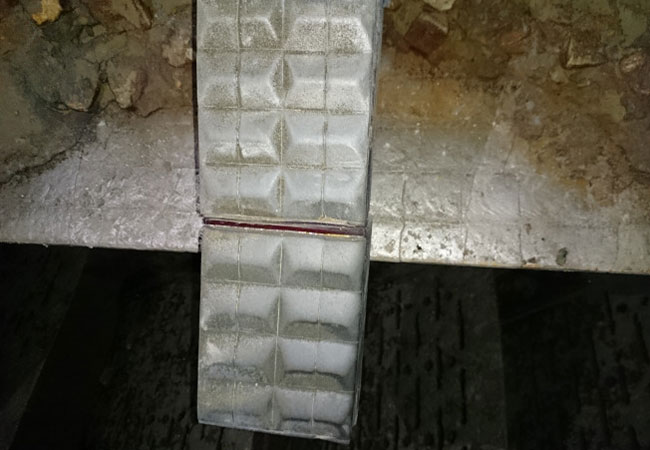

A fő ütközési terület közepe:
PUCEST® + keményfém kompozit blokkok, s = 50 mm
= NEM érzékelhető kopás,
Nem hámlik, továbbra is használható!
Oldal
Blokk PUCEST® 65° Shore, s = 50 mm
kb. 50% kopás, még használható!
5. összefoglaló:
A PUCEST® ütőgerenda blokkjai nemcsak az ütés okozta kopásnak állnak ellen, és rendkívül hosszú élettartamot biztosítanak, hanem könnyűek és könnyen beépíthetők is. Ez fontos szempont, különösen akkor, ha a hozzáférés korlátozott, mint ebben az esetben a szeparátor dob esetében.
Hivatkozások: VA- Erzberg GmbH (Geológia)
Pucest Protect GmbH
Kép: Fa. Ing.Wedorn
