A PUCEST Ütközés elnyelő pajzs rendszer
A különböző rendszerű ütközőgerendák moduláris elemekként történő variálható elrendezése a vezetősíneken, amelyek csavarozhatók vagy hegeszthetők komplett szerelvényként az alkatrészbe.
A szerelvények modulépítő blokkokból, egy alaplemezből és egy, az alaplemezre csavarozott, a modulépítő blokkok számára kialakított vezetősínből állnak.
Az alaplemez ezután az alaptesthez hegeszthető.
Egy változatban a vezetősín alaplemez nélkül is rácsavarozható az alaptestre.

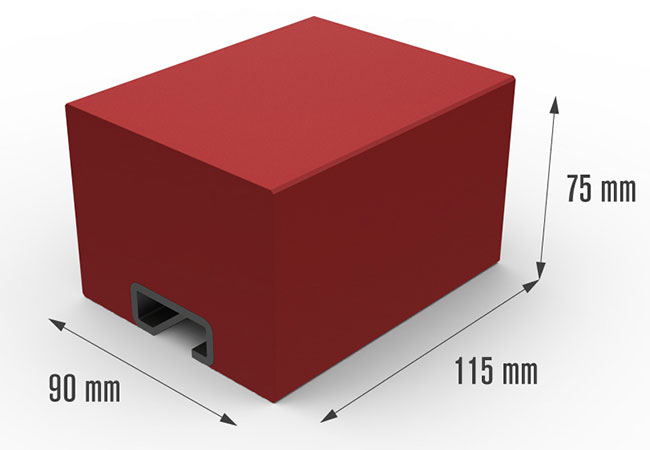

Méretek
A rendszer ütközőgerendákat teljes szerelvényként szállítjuk, modulépítő blokkokkal, vezetősínnel és alaplemezzel, tetszőleges hosszúságban.

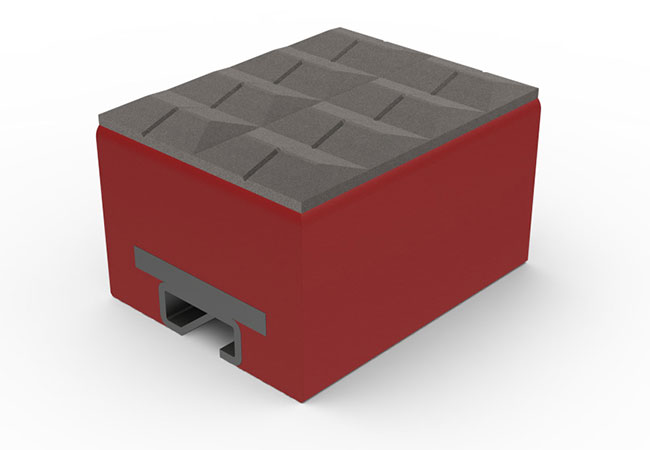

A szerelvények változatosan felszerelhetők PUCEST 65° Shore szilárd anyagból készült moduláris alkatrészekkel, valamint keményfém felülettel ellátott moduláris alkatrészekkel.
A kemény fémfelülettel rendelkező modulelemek a legnagyobb ütés okozta kopással járó helyeken helyezhetők el.
Ez kompenzálja a kedvezőtlen ütközési szögű területeket is, amelyek egyébként nagyon gyorsan elhasználódnának.
Az egyes ütközési gerendák cseréje

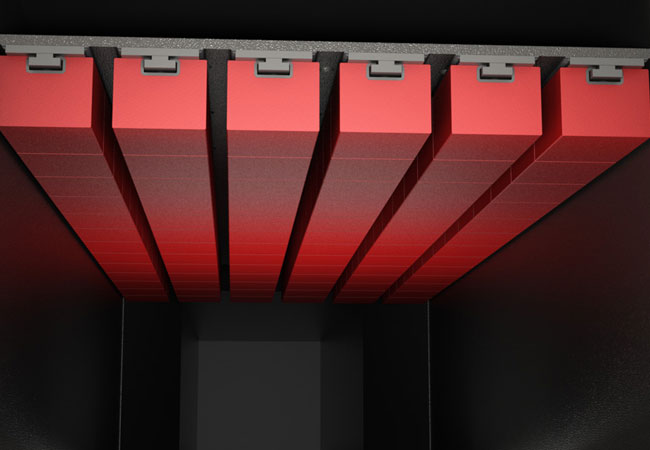

1. a beépített PUCEST rendszer ütközési gerendái

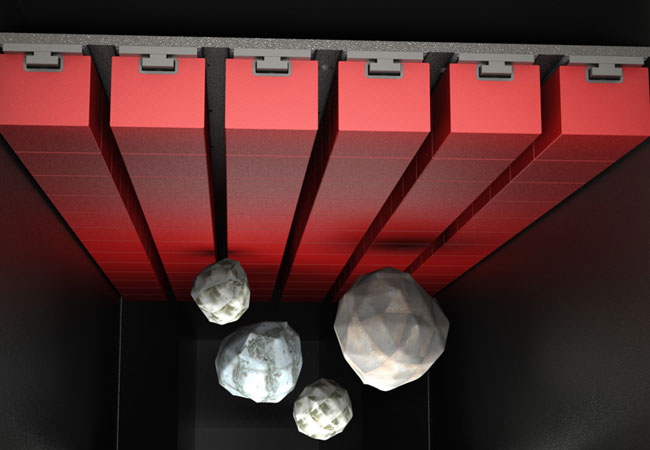

2 A használt modul építőelemek

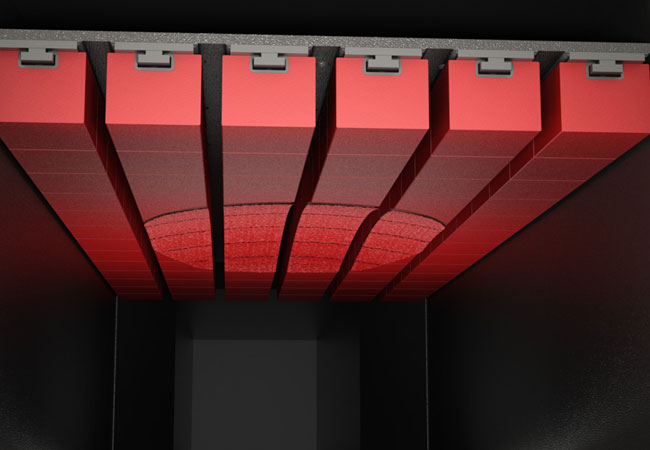

3. a modulmodulok kopott állapotban vannak

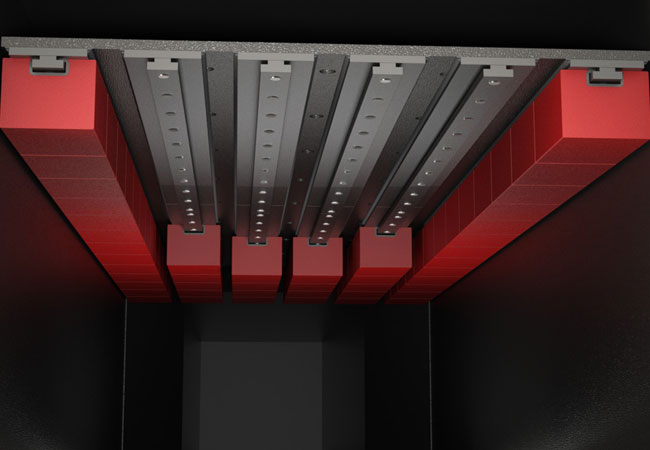

4. az elhasználódott modulelemek eltávolítása

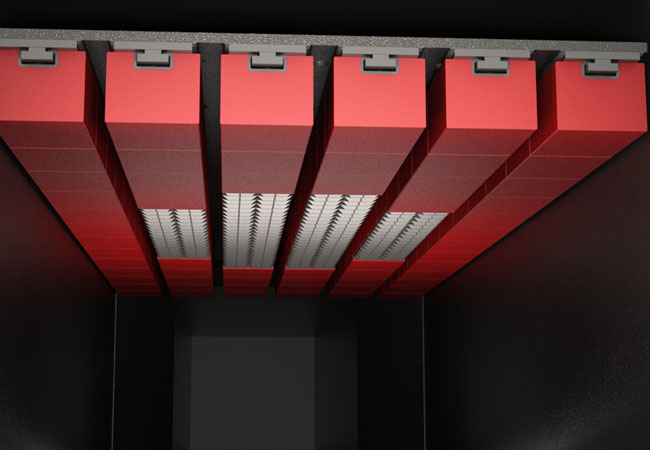

5. A volfrámkarbid moduláris alkatrészek a legnagyobb kopással járó pontokon használhatók.

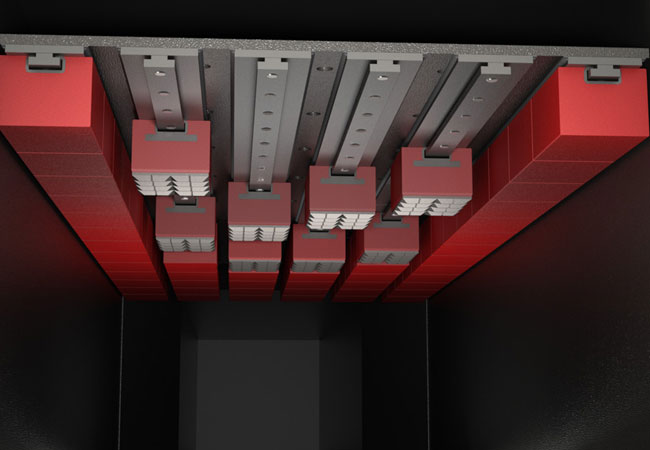

6. az új karbidmodul-alkatrészek beszerelése
